Réutiliser un câble PTT-298 pour un réseau RJ45 fiable

Un logement fibré peut encore dépendre d’un vieux câblage téléphonique dans les murs. Le câble PTT-298, fréquent dans les installations françaises, ressemble parfois à une opportunité : quatre paires torsadées déjà tirées, des prises réparties dans les pièces, et l’idée de transformer tout cela en réseau RJ45 sans ouvrir les cloisons.

La bonne réponse est nuancée. Oui, certaines installations PTT-298 peuvent transporter de l’Ethernet correctement après recâblage. Non, ce n’est pas équivalent à un câble Grade 2 TV, Grade 3 TV ou Cat 6 récent. Avant de sertir toutes les prises, il faut vérifier la continuité des paires, la longueur, l’état du câble, le brassage et le débit réel.

Ce que permet vraiment un ancien câble PTT-298

Le PTT-298 est un câble téléphonique à plusieurs paires torsadées, souvent installé avant la généralisation des réseaux RJ45 résidentiels. Son intérêt est simple : il existe déjà dans les murs. Son défaut est tout aussi clair : il n’a pas été posé avec les mêmes exigences qu’un câble Ethernet moderne, notamment sur la tenue aux fréquences, la diaphonie, les longueurs et la qualité des raccordements.

Sur une courte distance, dans une gaine propre, avec les quatre paires bien raccordées, il peut parfois permettre un lien stable en 100 Mbit/s, voire 1 Gbit/s dans certains cas favorables. Mais il faut éviter la promesse automatique. Le test réel décide, pas le type de câble seul.

La priorité est donc de transformer l’installation en réseau mesurable.

Chaque prise doit avoir une destination claire dans le coffret, chaque paire doit être raccordée sans inversion, et chaque lien doit être testé avec un appareil ou au minimum avec un équipement réseau connu. Cette discipline paraît lente au départ, mais elle évite les diagnostics flous quand une seule pièce plafonne ou coupe par intermittence.

Avant de commencer, cartographier les prises

Commencez par identifier toutes les prises existantes. Notez la pièce, l’emplacement, l’état du boîtier et la gaine supposée. Beaucoup d’installations anciennes ne partent pas toutes proprement vers un coffret central. Certaines prises sont repiquées les unes sur les autres, ce qui est incompatible avec un réseau Ethernet classique point à point.

Ethernet attend un lien direct entre une prise murale et un point de brassage ou un équipement. Si les prises sont chaînées comme un ancien téléphone, vous devrez souvent isoler les segments ou renoncer à certaines pièces. C’est le diagnostic le plus important avant d’acheter prises, switch ou panneau de brassage.

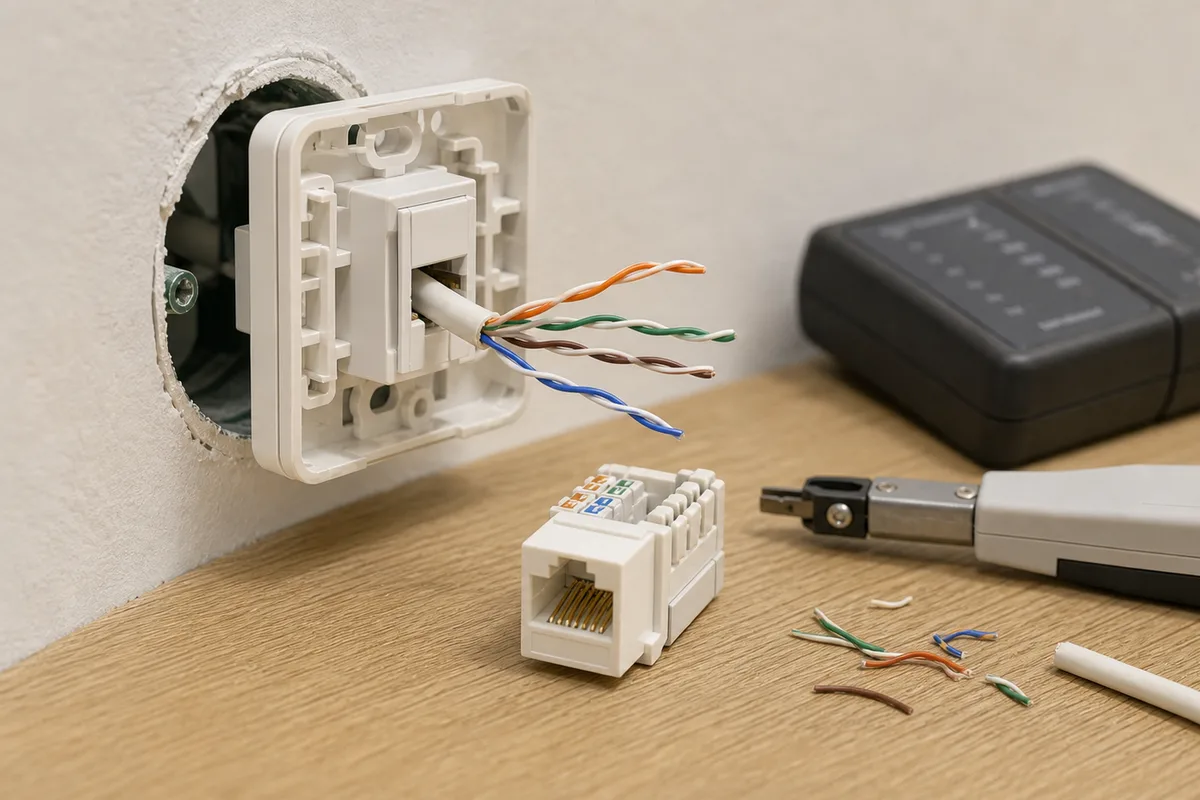

Raccorder en RJ45 sans improviser les couleurs

Le raccordement doit rester cohérent aux deux extrémités. En Ethernet, les standards T568A et T568B définissent l’ordre des paires sur une prise RJ45. Avec un câble PTT-298, les couleurs ne correspondent pas toujours directement aux câbles réseau modernes. Le but n’est donc pas de recopier une couleur vue sur Internet, mais de conserver la même paire sur les mêmes broches des deux côtés. Si vous changez de logique entre la prise murale et le coffret, le testeur peut afficher une inversion ou un lien partiel qui limitera le débit.

Pour un réseau gigabit, les quatre paires sont utilisées. Si vous raccordez seulement deux paires, vous pouvez obtenir du 100 Mbit/s, mais pas du gigabit. C’est souvent là que les installations “semblent marcher” tout en limitant fortement le débit disponible dans les pièces.

Utilisez des prises RJ45 de qualité et un outil adapté si nécessaire.

Évitez surtout de détorsader les paires sur une grande longueur. Plus les paires sont ouvertes, plus le signal peut se dégrader; sur un vieux câble, chaque détail compte.

Pour approfondir ce point, consultez GPO désactiver Wi-Fi Ethernet, qui traite plus précisément de désactiver le wi‑fi par gpo quand l’ethernet est branché.

Organiser le coffret de communication

Le principe est simple : la box ou l’ONT fibre arrive dans le logement, puis un switch distribue le réseau vers plusieurs prises RJ45. Chaque départ mural doit être raccordé au coffret, idéalement sur un panneau de brassage. Vous reliez ensuite les ports utiles au switch avec de courts cordons.

Ce montage évite de déplacer la box dans chaque pièce.

Il permet aussi de choisir les prises actives : bureau, TV, console, point Wi-Fi filaire, NAS ou imprimante. Pour un logement équipé de plusieurs prises, un petit switch gigabit suffit souvent à redonner une vraie colonne vertébrale au réseau, à condition que chaque départ ait été testé et nommé.

Gardez le coffret lisible. Étiquetez les départs, séparez proprement alimentation et courant faible, laissez un peu de mou pour intervenir, et évitez les cordons trop tendus. Un coffret “propre” se dépanne beaucoup plus vite.

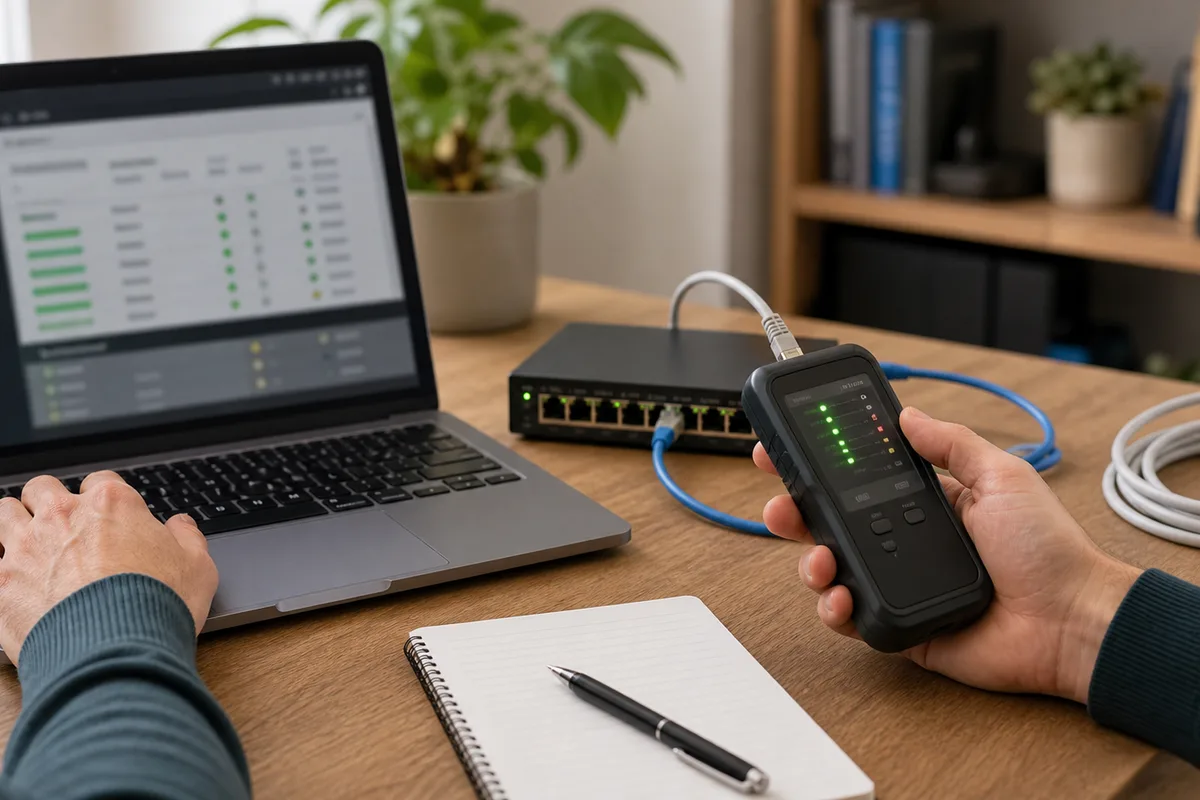

Tester avant de conclure que le gigabit fonctionne

Un lien qui s’allume ne prouve pas tout. Il faut vérifier la négociation de débit, la stabilité et les erreurs. Commencez avec un testeur de câblage pour contrôler les paires, inversions, coupures et courts-circuits. Ensuite, branchez un ordinateur ou un équipement réseau et regardez si le lien négocie en 100 Mbit/s ou 1 Gbit/s.

Un test de débit local est plus utile qu’un simple speedtest Internet. Si votre abonnement ou le Wi-Fi limite déjà le résultat, vous ne saurez pas ce que vaut le câble. L’idéal est de tester entre deux machines du réseau local, ou au moins de comparer le même ordinateur en direct sur la box puis via la prise murale. Ce contrôle évite de condamner un câble alors que le plafond vient du serveur, du Wi-Fi, d’un cordon court défectueux ou d’un port limité.

Quand garder le PTT-298 et quand tirer du neuf

Garder le PTT-298 a du sens si les gaines sont difficiles d’accès, si le besoin reste modéré et si les tests sont bons. Pour un bureau, une TV ou un point d’accès Wi-Fi, un lien stable peut déjà changer le confort par rapport à un Wi-Fi saturé. L’économie est réelle si vous réutilisez proprement l’existant, sans promettre à chaque prise le même niveau qu’un câblage neuf.

En revanche, si vous ouvrez les murs, rénovez l’électricité ou refaites un tableau de communication, tirez un câble réseau moderne. Le coût du câble reste faible comparé au chantier. Vous gagnerez en pérennité, en compatibilité et en marge pour les futurs débits.

Le PTT-298 est donc une solution de réemploi, pas une norme de réseau moderne. Cette nuance change toute la décision.

Le matériel nécessaire pour une conversion propre

Inutile d’acheter tout un coffret haut de gamme si vous voulez seulement valider deux ou trois prises. Le minimum sérieux comprend des prises RJ45 adaptées, un petit panneau ou module de brassage, quelques cordons courts, un switch gigabit, un testeur de câble et de quoi étiqueter les départs. L’étiquette paraît secondaire, mais elle évite beaucoup de temps perdu dès que vous ajoutez une pièce.

Évitez les raccords improvisés au fond d’une boîte. Une installation qui tient dans le temps doit pouvoir être ouverte, contrôlée et comprise. Les fils doivent rester correctement maintenus, les paires ne doivent pas être détorsadées inutilement, et le coffret doit rester accessible. La maintenabilité compte autant que le débit affiché le premier jour.

Pour un logement avec box fibre, le scénario simple est souvent le suivant : box ou ONT près du coffret, switch gigabit dans le coffret, départs RJ45 vers les pièces, puis équipements branchés aux prises murales. Si la box doit rester dans le salon pour le Wi-Fi, vous pouvez parfois renvoyer le réseau vers le coffret par une prise dédiée, puis redistribuer aux autres pièces. Mais ce montage demande un repérage très clair.

Mbit/s, 1 Gbit/s ou instable : interpréter les résultats

Un ancien câble qui négocie à 100 Mbit/s n’est pas forcément “raté”. Pour une imprimante, une TV secondaire ou un petit équipement, ce débit peut suffire. Pour un PC de télétravail, un NAS, une console ou un point d’accès Wi-Fi, il devient vite limitant. Le bon niveau dépend donc de la pièce et de l’usage.

Un lien gigabit stable est évidemment plus confortable, mais il doit rester stable dans le temps. Si la connexion alterne entre 100 Mbit/s et 1 Gbit/s, ou si les transferts locaux chutent sans raison, suspectez le raccordement, la longueur, une paire mal terminée ou une perturbation. Dans ce cas, refaire proprement les terminaisons est souvent plus utile que changer le switch. Le matériel actif est rarement le premier coupable quand une seule prise pose problème et que les autres départs fonctionnent correctement.

Pour approfondir ce point, consultez Créer une CSR OpenSSL fiable sans oublier, qui traite plus précisément de créer une csr openssl fiable sans oublier les san.

Le test doit être reproductible. Branchez le même ordinateur, le même cordon et le même port switch sur plusieurs prises. Si une seule prise pose problème, le départ mural est suspect. Si toutes les prises plafonnent, regardez le switch, la box, les cordons ou la méthode de mesure.

Utiliser le RJ45 pour améliorer le Wi-Fi

Le meilleur usage d’un ancien câblage réutilisable n’est pas toujours de brancher un PC. Il peut aussi servir à placer un point d’accès Wi-Fi dans une meilleure zone du logement. Un point d’accès relié en Ethernet au coffret diffuse souvent un signal plus fiable qu’un répéteur Wi-Fi posé au hasard dans un couloir.

C’est particulièrement utile dans les maisons longues, les appartements avec murs porteurs, les étages ou les bureaux éloignés de la box. Si une prise PTT-298 convertie négocie un lien stable, elle peut devenir un backhaul filaire pour un point Wi-Fi. Même si le lien reste à 100 Mbit/s, il peut parfois être plus stable qu’un répéteur sans fil saturé, surtout quand le signal radio doit traverser plusieurs obstacles.

Ne promettez pas trop vite un réseau parfait. Testez l’usage réel : visioconférence, transfert local, jeu en ligne, streaming, sauvegarde NAS. Un réseau domestique fiable se juge dans les usages quotidiens, pas seulement dans la fiche technique.

Quand arrêter les frais sur le PTT-298

Il arrive que le réemploi ne vaille pas le temps passé. Si les gaines sont accessibles et que le câble coulisse, tirez du neuf. Si plusieurs paires sont coupées, si les prises sont chaînées, si la négociation reste instable malgré de bonnes terminaisons ou si le réseau doit porter des usages critiques, le remplacement devient plus rationnel.

Il faut aussi tenir compte de l’avenir. Un logement qui vient de recevoir la fibre peut garder son réseau interne plusieurs années. Si vous investissez déjà dans un coffret propre, des prises murales et du temps de câblage, le câble neuf peut devenir la partie la moins chère du chantier. Le mauvais compromis, c’est de refaire toute la finition autour d’un câble qui restera le point faible, surtout si vous comptez ajouter un NAS, un bureau fixe, une console ou plusieurs points Wi-Fi filaires.

La règle pratique est simple : réemploi pour éviter un chantier léger, câble moderne quand les murs sont ouverts ou quand le réseau devient stratégique.

Les erreurs fréquentes à éviter

La première erreur est de croire que toutes les prises téléphoniques deviennent automatiquement des prises réseau.

Si elles sont chaînées, mal raccordées ou incomplètes, le réseau sera instable. Une prise RJ45 physique ne garantit pas un câblage Ethernet complet ni un débit gigabit.

La troisième erreur est de négliger le brassage. Brancher au hasard dans le coffret finit par rendre le réseau incompréhensible. Étiquetez chaque départ, gardez un schéma simple et notez les prises qui négocient seulement en 100 Mbit/s.

Enfin, ne faites pas passer réseau et courant fort ensemble n’importe comment. Le courant faible doit rester séparé et accessible. En cas de doute sur le coffret, les gaines ou la proximité avec l’électricité, faites vérifier par un professionnel.

Plan d’action simple pour moderniser l’installation

Procédez par étapes.

Une ligne stable vaut mieux qu’un coffret complet mais impossible à diagnostiquer. Identifiez les prises, ouvrez le coffret, repérez les départs, raccordez une seule ligne proprement, puis testez. Si cette première ligne est stable, passez à la suivante. Si elle échoue, corrigez le diagnostic avant d’acheter plus de matériel.

La priorité n’est pas de tout convertir en une soirée. Elle est de construire un réseau mesurable, pièce par pièce, avec un schéma que vous pourrez comprendre dans six mois.

La recommandation finale est claire : exploitez le PTT-298 si les tests sont bons et si le chantier doit rester léger. Si vous rénovez ou si vous avez besoin d’un réseau fiable pour plusieurs années, profitez-en pour tirer un câble réseau actuel.
